協議標準

IEEE802.3，IEEE802.3u，IEEE802.3z，IEEE802.3ab

機械結構

外殼：鋁合金外殼

交換性能

轉發速率：14.9Mpps

散熱方式：無風扇，自然冷卻

傳輸方式：存儲轉發

防護等級：IP40

緩存大?。?M

尺寸：163mm * 118mm * 58mm/長*寬*高

背板帶寬：20Gbps

重量：850g

延遲時間：<10μs

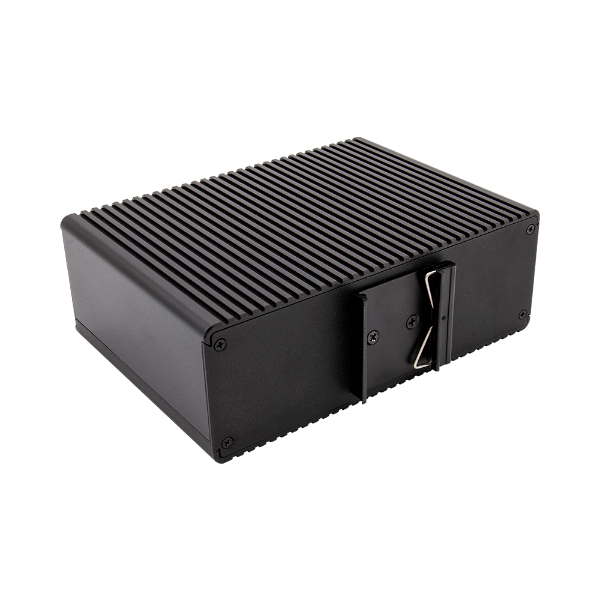

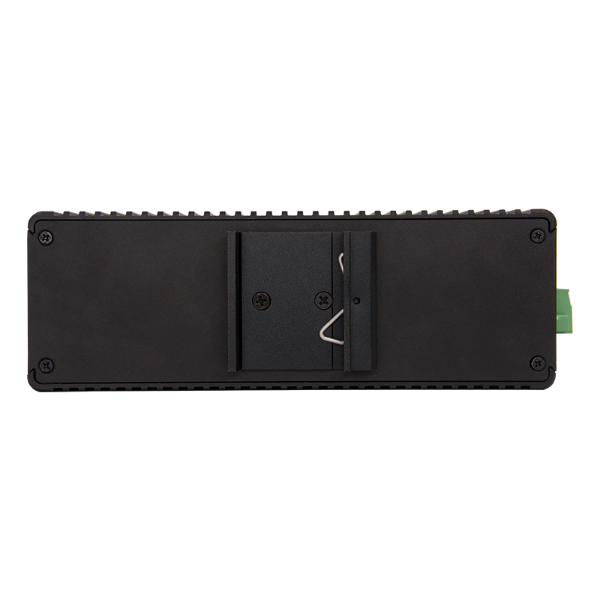

安裝方式：DIN導軌式/壁掛式

MAC地址表

MAC地址表：16K

環境

工作環境：-40~85℃

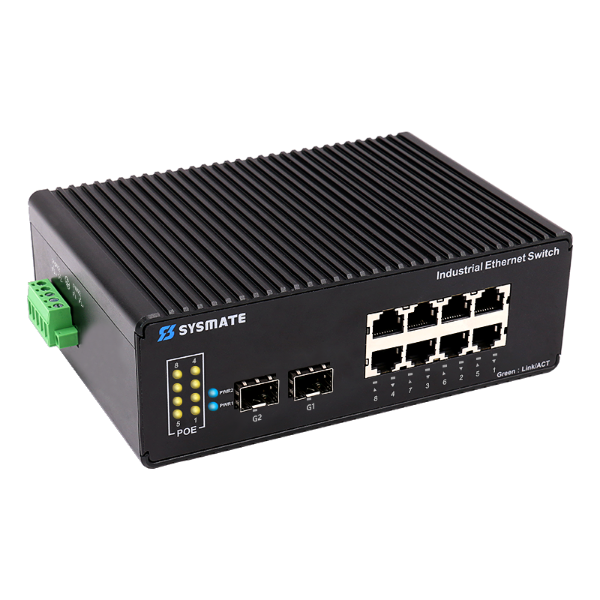

接口

電口：10/100/1000Base-T，RJ45接口自動流速控制

儲存溫度：-40~85℃

全/半雙工模式和MDI/MDI-X自動偵測

相對溫度：5%~95%（無凝結）

光口：1000Base-X，SFP 接口

質保

MTBF:450000h

傳輸距離

雙絞線：100M

保修期：5年

光纖

550m(多模）

認證

通過公安部檢驗、CCC、FCC、CE、RoHS

20km/40km/60km/80km/100km/120km(單模)

行業標準

EMI：FCC CFR47 Part 15,EN55022/CISPR22,Class A

PoE功能

IEEE802.3af：max15.4W,IEEE802.3at：max 30w

EMS

IEC61000-4-2(ESD) ±8kV(contact),±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz-2GHz)
IEC61000-4-4(EFT) Power Port:±4kV；Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz-150kHz)；10V(150kHz-80MHz)

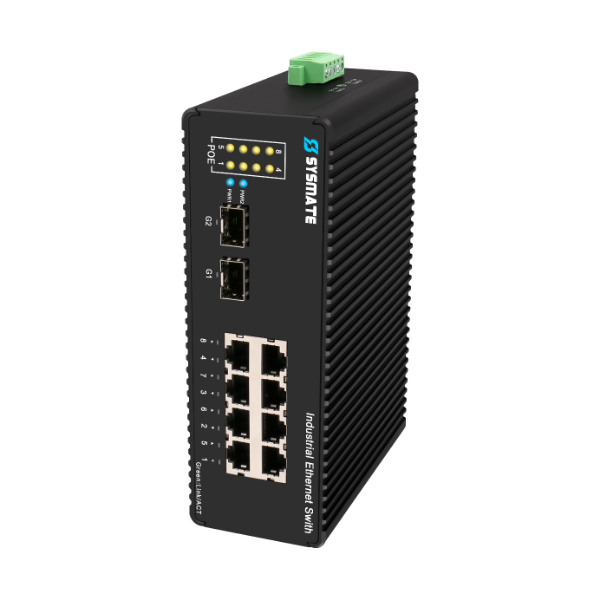

指示燈

電源指示燈：PWR1  PWR2 （藍色）、POE （黃色）

接口指示燈：亮燈指示Link，閃爍指示Act（綠色）

電源

輸入電壓：DC10-58V 雙電源備份

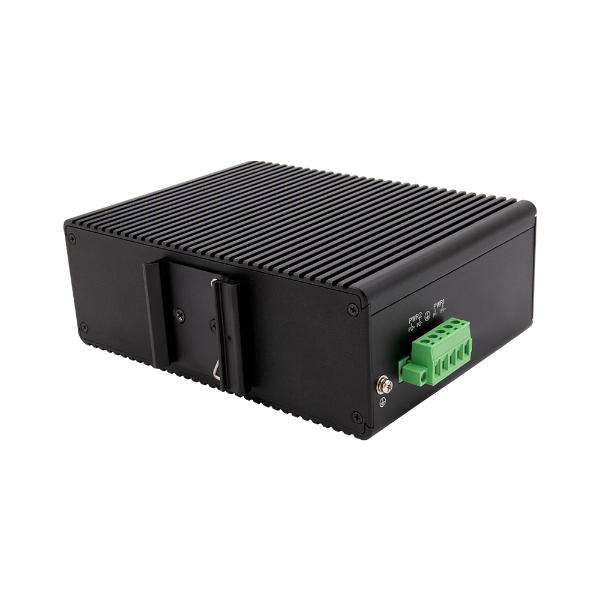

接入端子：5芯5.08mm間距插入式端子

功率：<7W

機械

IEC60068-2-6(振動)
IEC60068-2-27(沖擊)
IEC60068-2-32(自由跌落)

過載保護：支持

反接保護：支持

冗余保護：支持
