| 處理器 | Intel 7th/6th（Kabylake-U/Skylake-U） 處理器,TDP 15W | 內置接口 | 1* DB15 VGA接口 |
| 芯片組 | 基于Intel Kabylake-U/Skylake-U平臺 | 1* LVDS接口，2*15pin |
| 內 存 | 1*SO-DIMM DDR4 2133 MHz，Max 16G | 1* 前置音頻接口 2*5pin |
| 顯示功能 | 集成Intel® HD Graphics核心顯卡 | 1* 前置功放接口 1*4Pin |
| 顯示輸出VGA、HDMI、LVDS | 4* USB 2.0接口 2*5pin |
| 多顯支持三顯異步/同步 | 6* RS232串行接口,2*5pin，COM1支持帶電功能,,COM2支持RS485/422 |
| Note: 1* LVDS接口, 可硬件修改為EDP顯示,EDP屏電壓可支持12V輸出,默認為3.3V,使用EDP之前,請先了解其要求的工作電壓后再進行設置 | 1* 硬盤供電接口 1*4pin |
| 網絡功能 | 1* Intel i211千兆網卡,(其中USB1和LAN2為二選一,可選做2個網卡,) | 1* PS/2鍵盤鼠標接口 1*6Pin |
| 支持網絡喚醒、PXE功能 | 1* SIM卡座 |
| 音頻功能 | 集成ALC662 6聲道高保真音頻控制器,支持MIC、Lineout,功放 | 1* 前面板功能接口 2*5pin |
| 功放支持4Ω/3W雙聲道 | 1* 2pin 鳳凰端子電源接口 |
| 擴展槽 | * Mini-PCIE插槽 支持WIFI/3G/4G模塊 | GPIO功能 | 支持4路輸入輸出GPIO功能 |
| 存儲功能 | 1* 7pin SATA3.0硬盤接口，傳輸速率達6Gbps | 散熱系統 | 1* 4pin CPU智能風扇接口 |
| 1* MSATA插槽,支持Intel協議的SSD固態硬盤,傳輸速度可達6Gbps | BIOS | 64Mb Flash ROM |

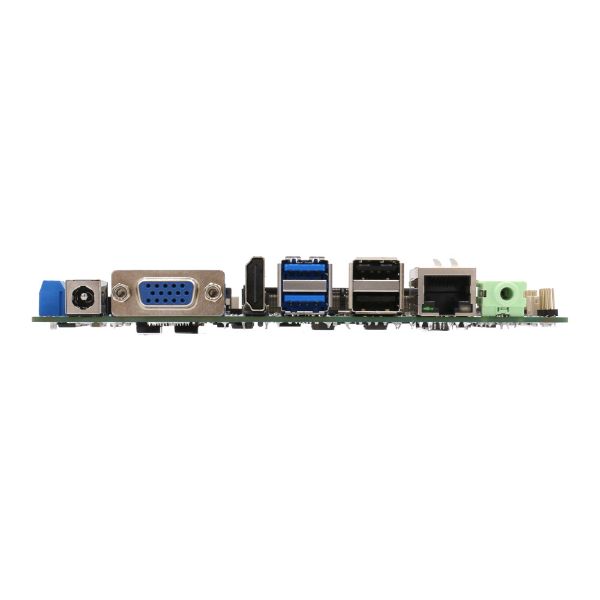

| 背板I/O接口 | 1* 12V DC JACK電源輸入接口 | Watchdog功能 | 支持硬件復位功能(256級，0~255秒) |
| 1* DB15 VGA接口 | 電源特性 | 采用DC 12V電源供電 |
| 1* USB 3.0雙層接口, | 尺寸、環境 | 主板尺寸：148mm x 102mm EC3 3.5寸主板 |
| 1*USB2.0雙層接口（與LAN2為二選一） | 工作溫度：-10℃～60℃ |
| 1* RJ-45 千兆網絡接口其中USB2與LAN2為二選一，可選做2個千兆網口） | 工作濕度：5～90%相對濕度,無冷凝 |
| 1* Line out接口(綠色) | 貯存溫度：-20℃～60℃ |
